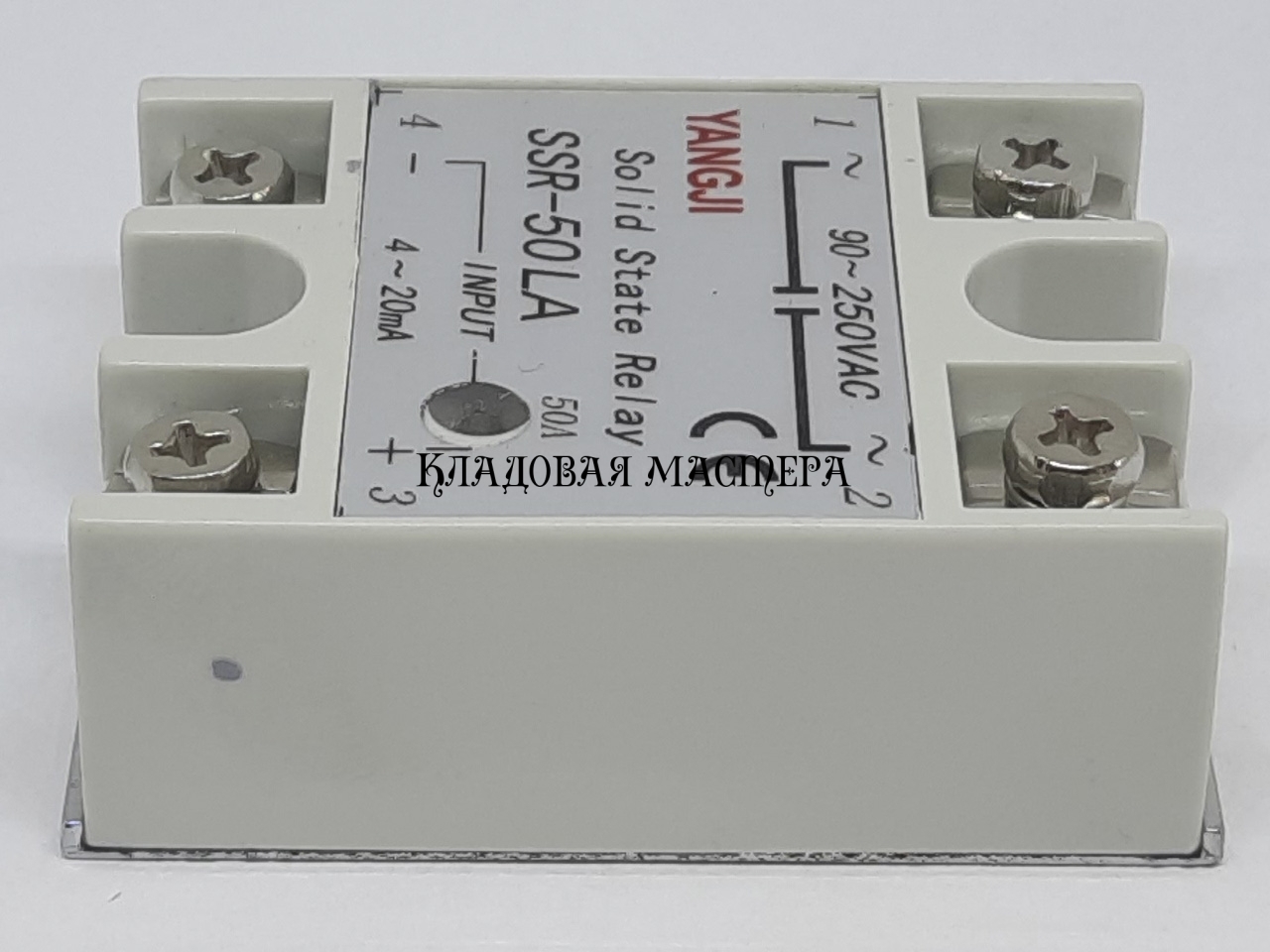

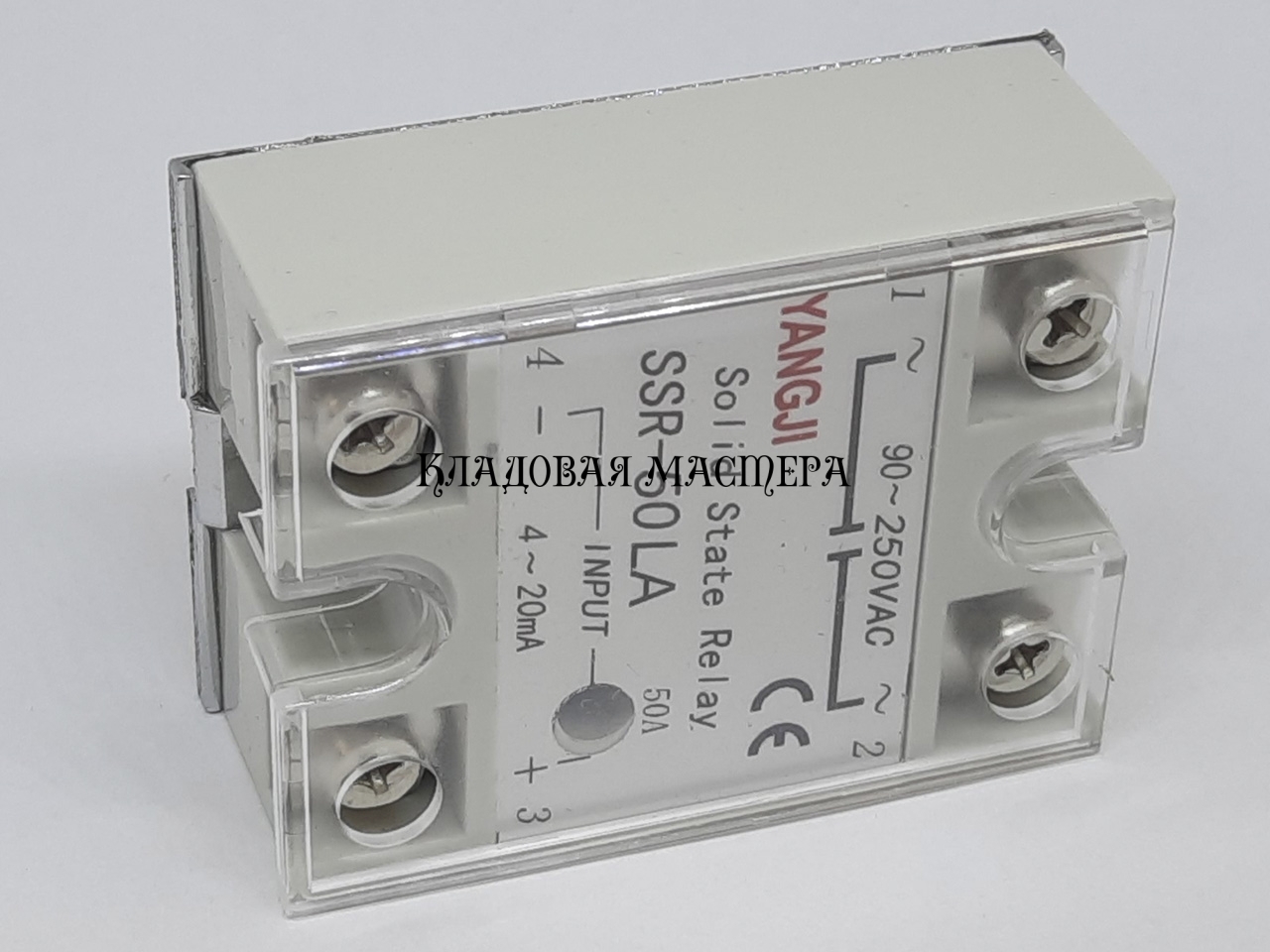

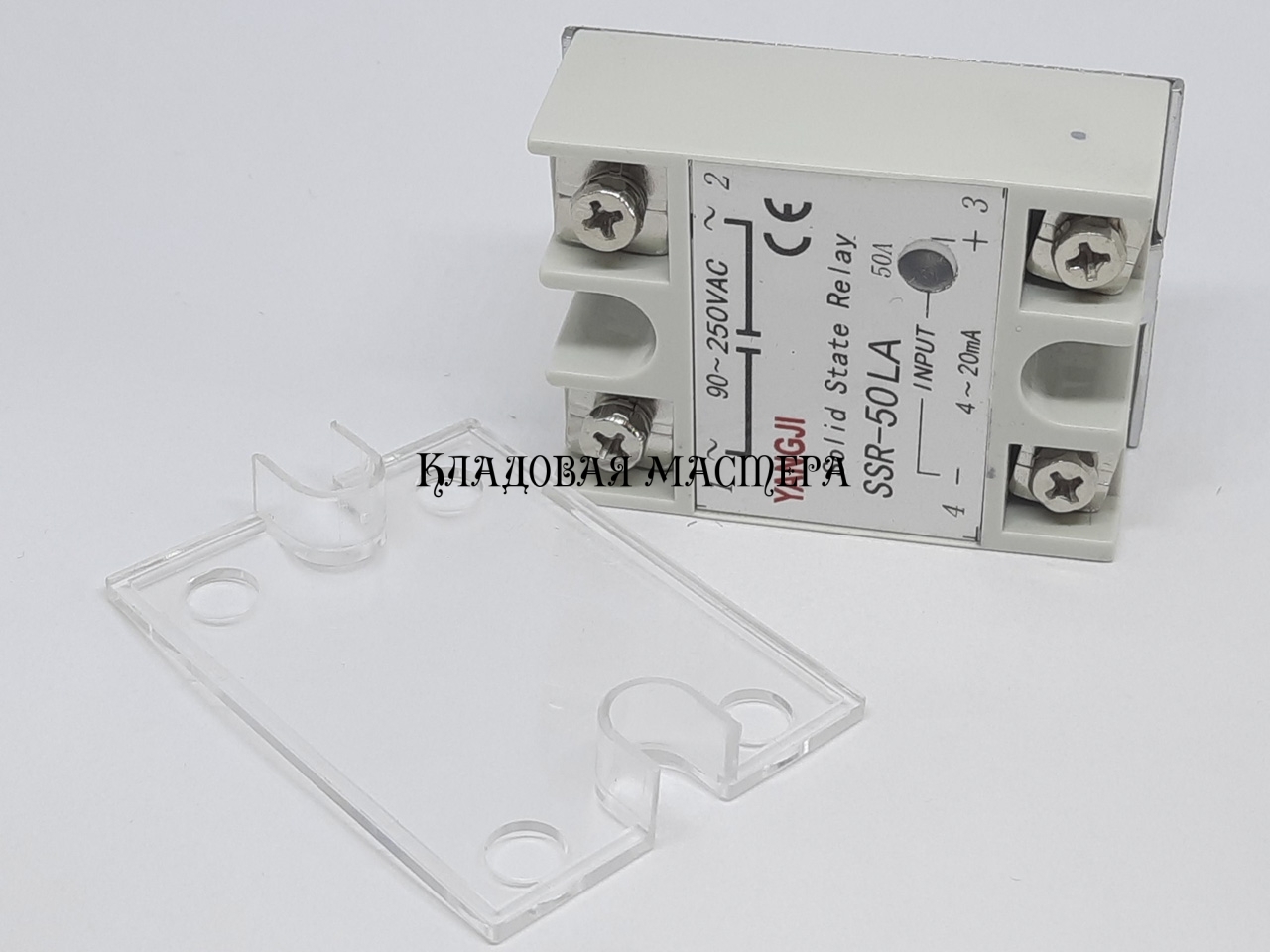

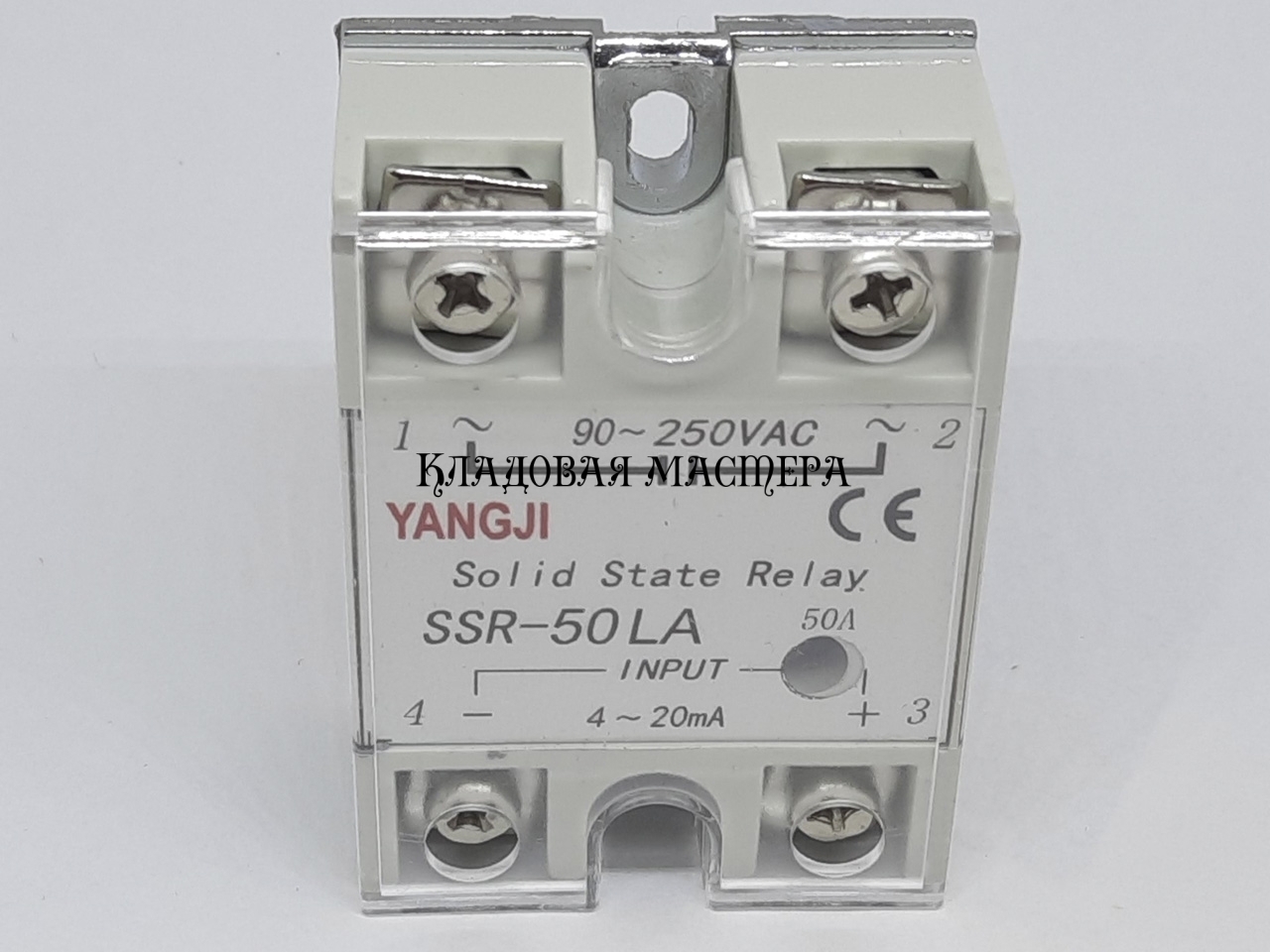

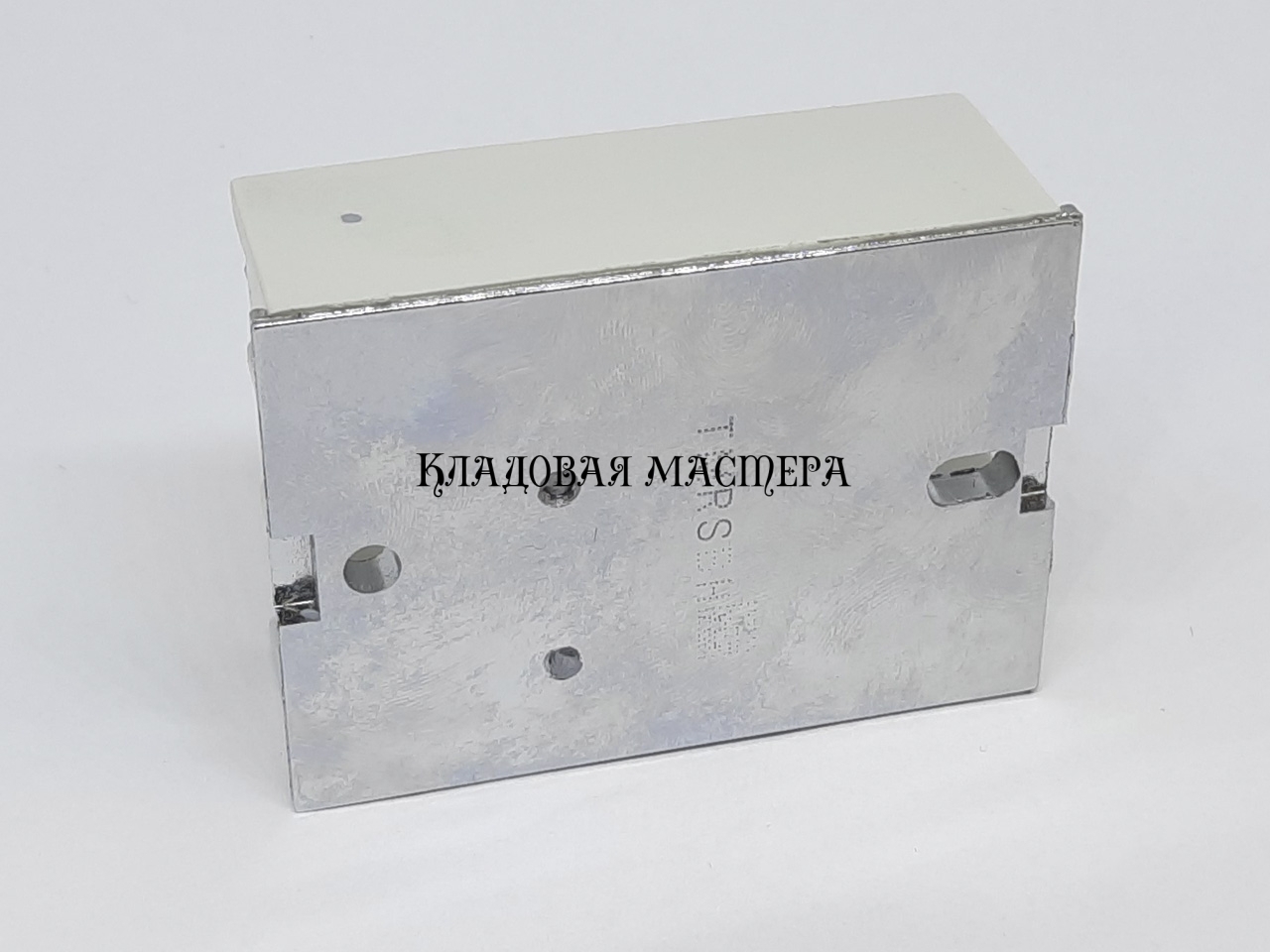

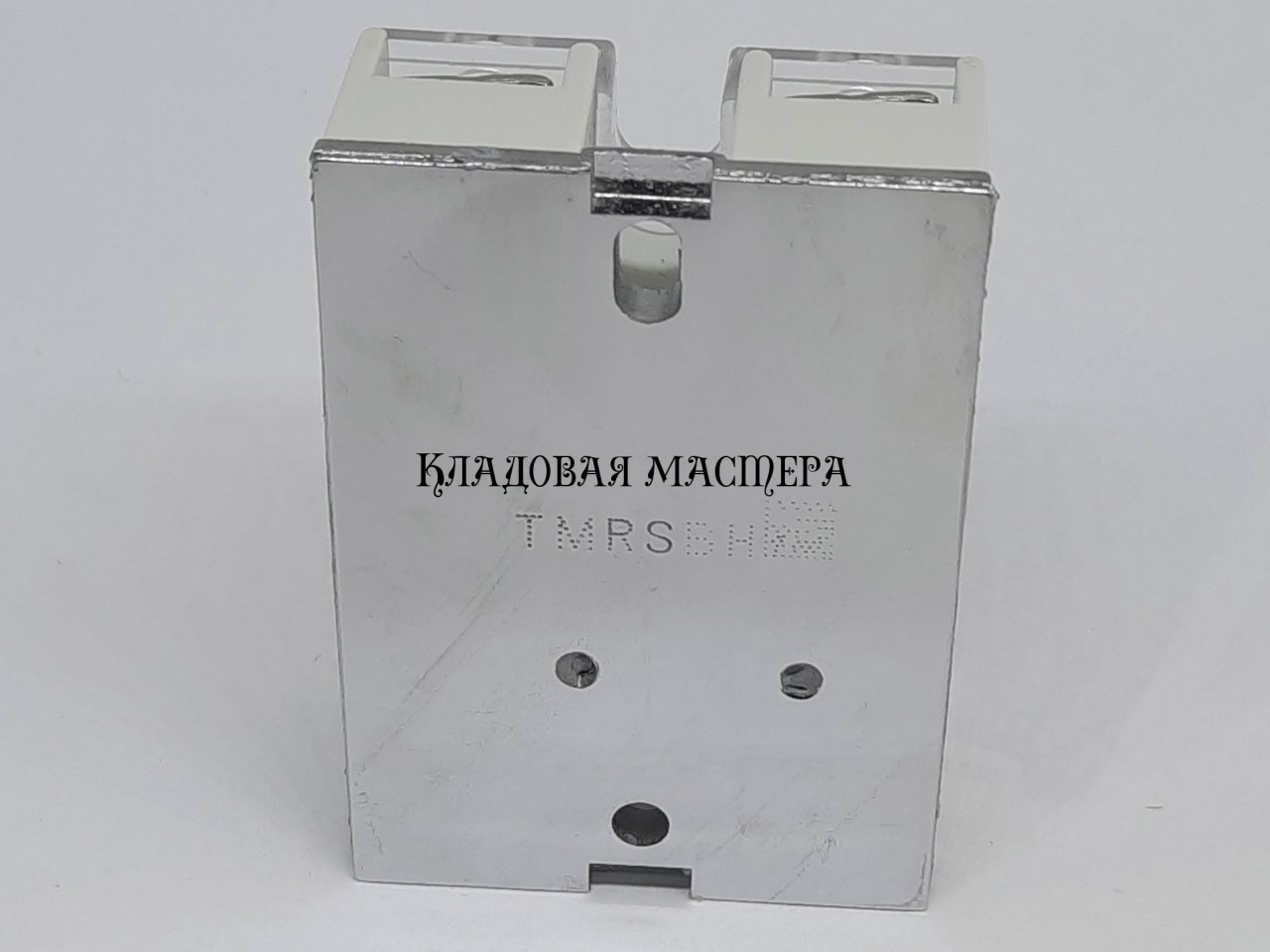

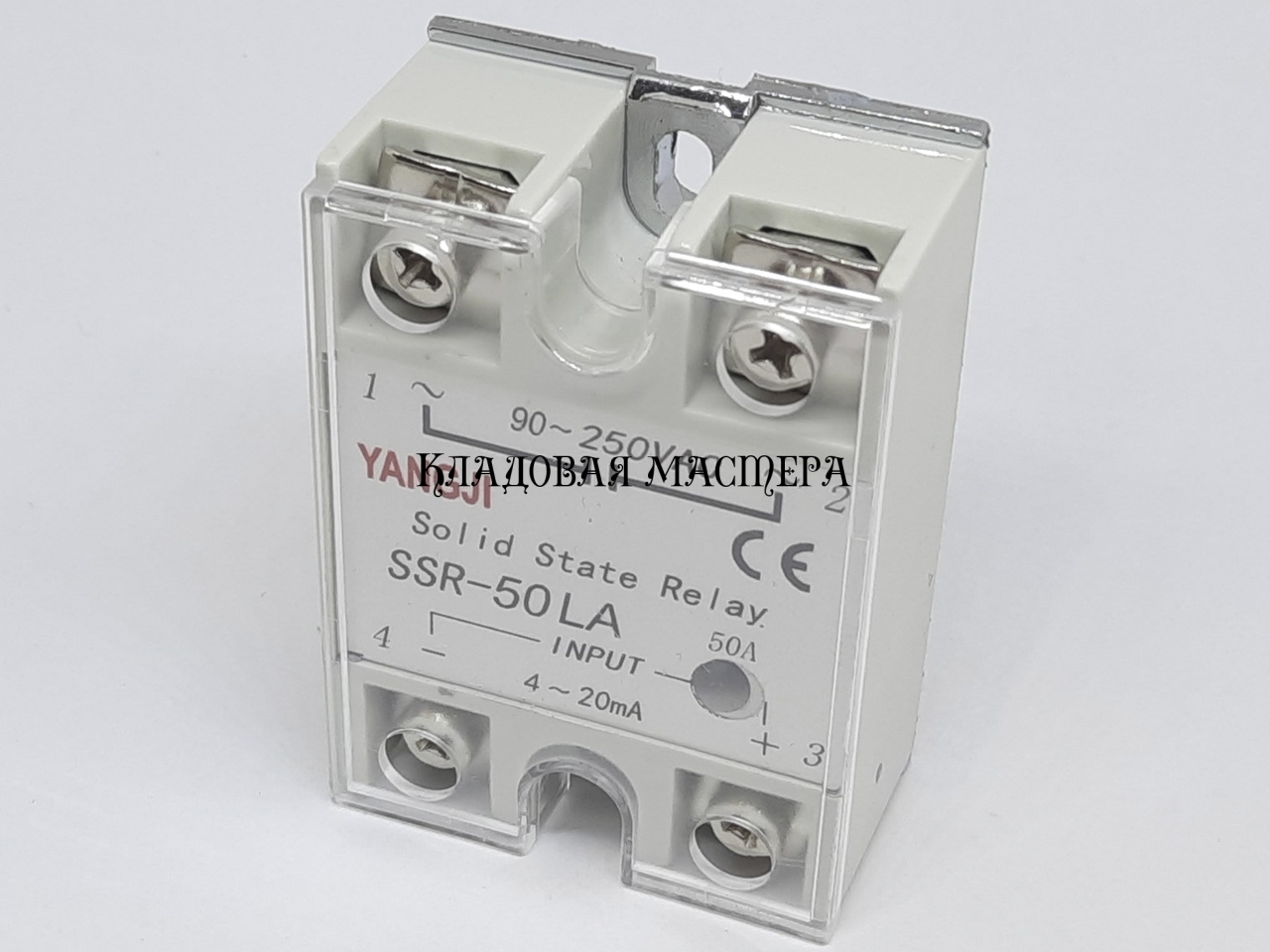

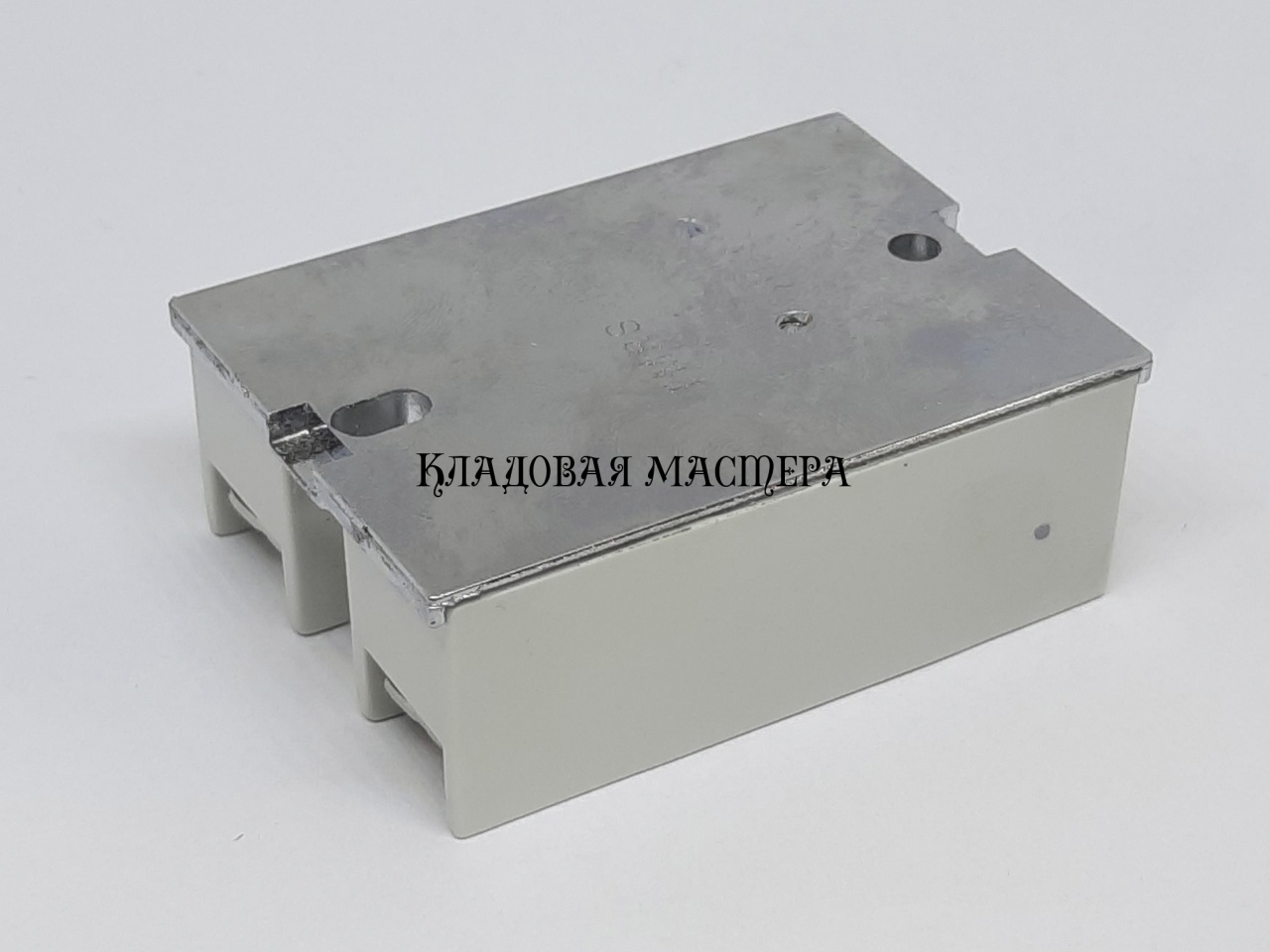

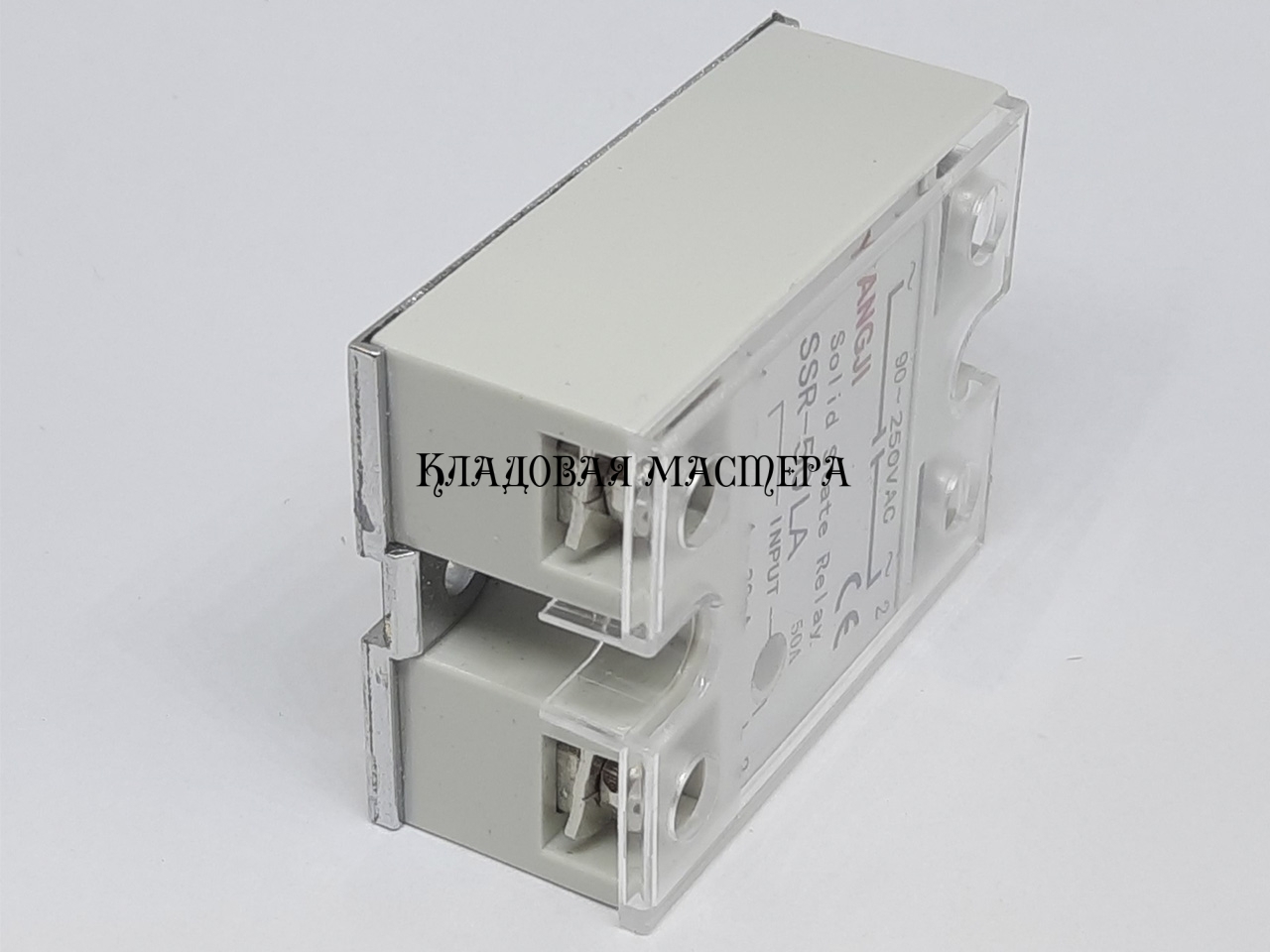

Твердотельное реле YANGJI SSR-50LA

Твердотельное реле YANGJI SSR-50LA – это электронное коммутационное устройство, предназначенное для управления переменным током (AC) с помощью маломощного постоянного управляющего сигнала (DC). Благодаря отсутствию механических контактов это реле обеспечивает быстрое, бесшумное и долговечное переключение нагрузок. Используется для автоматизированных промышленных систем, солнечных панелей, отопительного оборудования, осветительных систем, моторов и другой электротехники.

Для управления мощностью нужно использовать твердотельное реле (SSR) с характеристикой LA (регулировка током 4-20мА). Подбирайте реле, которое будет соответствовать рабочему току вашей погрузке с запасом. К примеру, в сети 230V для бойлера мощностью 2кW будет достаточно реле с рабочим током 50А. С помощью переключателя SW1 можно подключить бойлер к сети. Так им можно будет пользоваться и в обычном для него режиме. Это может понадобиться, например, в пасмурный день.

Технические характеристики:

• Входной сигнал – 4…20 мА,
• Входное сопротивление -1.2 кОм
• Метод управления - Фазовое
• Номинальное напряжение нагрузки - 90…250B AC
• Номинальный ток нагрузки – 50А
• Сопротивление изоляции – более 50 МОм / 500 В DC
• Диапазон рабочих температур - -20°С…+80°С

Подключение
